Kontakt­weg­einstell­gerät

Damit auch alles glatt läuft

Das Kontak­tweg­einstell­gerät MK / DMK

Alt­be­währ­te Tech­nik neu ge­dacht: un­ser Kon­takt­we­gein­stell­ge­rät für Mag­net­schie­nen­kon­tak­te und Dop­pel­mag­net­schie­nen­kon­tak­te oder auch „Bü­gel­ei­sen“ ge­nannt, er­weckt ein al­tes, not­wen­di­ges Ar­beits­mit­tel wie­der zu neu­em Le­ben.

Im Mit­tel­punkt: der Mensch. Un­ser Bü­gel­ei­sen ge­stal­tet die Ar­beit ef­fi­zi­ent und dank Funk­stre­cke statt Ka­bel­weg kom­for­ta­bler als je zu­vor.

Be­nut­zer­freund­li­ches, er­go­no­mi­sches De­sign lässt die Ar­beit leicht von der Hand ge­hen und ein neu ent­wi­ckel­tes Mo­bil­teil gibt je­der­zeit ein au­dio­vi­su­el­les Feed­back.

Mit ei­ner va­ria­blen Hem­mung für den Ab­le­se­be­reich ha­ben wir ei­ne be­nut­zer­o­rien­tier­te Mo­di­fi­ka­ti­on vor­ge­nom­men, die ei­ne ein­fa­che­re Hand­ha­bung des KWE er­mög­licht.

Dank se­pa­ra­ter Steck­mo­du­le für mag­ne­ti­sche Kon­takte und e­lek­tro­ni­sche Kon­tak­te deckt un­ser Bü­gel­ei­sen den kom­plet­ten Be­reich der Kon­takt­we­ge ab.

Sets

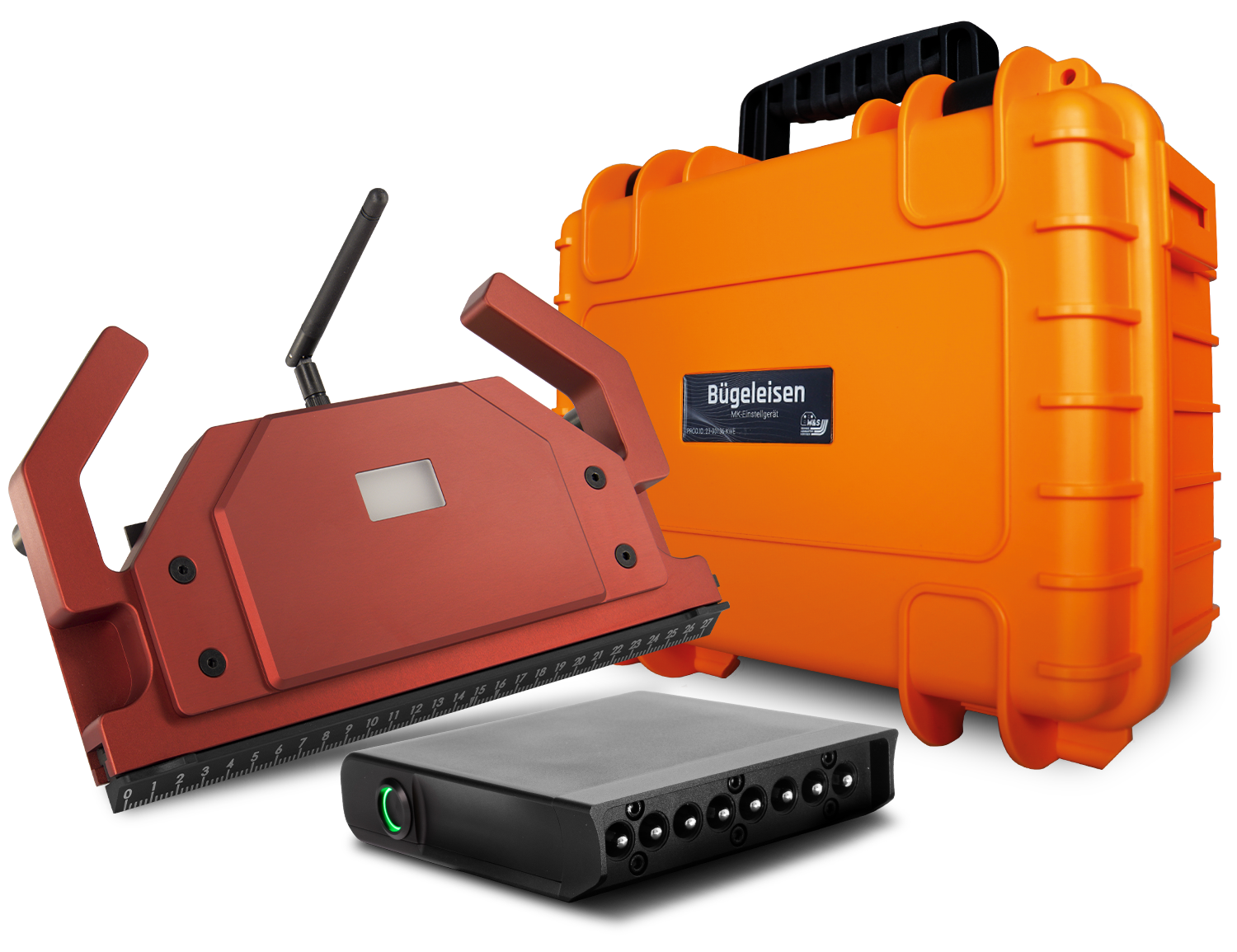

Basisset

23-136-KWE-Basis-Set

Kontaktwegeinstellgerät MK/DMK

Lieferumfang:

  • Einstellgerät Typ 23-136-KWE zum Einstellen des Kontaktwegs (vorcodiert)
  • Stecker „Schwarz“ Typ 23-136-KWE-SS zum Messen magnetischer Einsätze
  • Robuster, orangefarbener Hartschalenkoffer

Erweiterungsset 1

23-136-KWE-Erweiterungsset

KWE-Mobilteil + MKPL

Lieferumfang:

  • Mobilteil Typ 23-136-KWE-MT zur zusätzlichen audiovisuellen Meldung
  • Magnetkontakt-Prüflehre Typ 24-122-MKPL
  • Werkzeugset zum Einstellen von MK/DMK

Erweiterungsset 2

23-136-KWE-SR

Kontaktwegeinstellgerät Sender Rot

Lieferumfang:

  • Kontaktwegeinstellgerät Sender Rot

Sets

Basisset

23-136-KWE-Basis-Set

Kontaktwegeinstellgerät MK/DMK

Lieferumfang:

  • Einstellgerät Typ 23-136-KWE zum Einstellen des Kontaktwegs (vorcodiert)
  • Stecker „Schwarz“ Typ 23-136-KWE-SS zum Messen magnetischer Einsätze
  • Robuster, orangefarbener Hartschalenkoffer

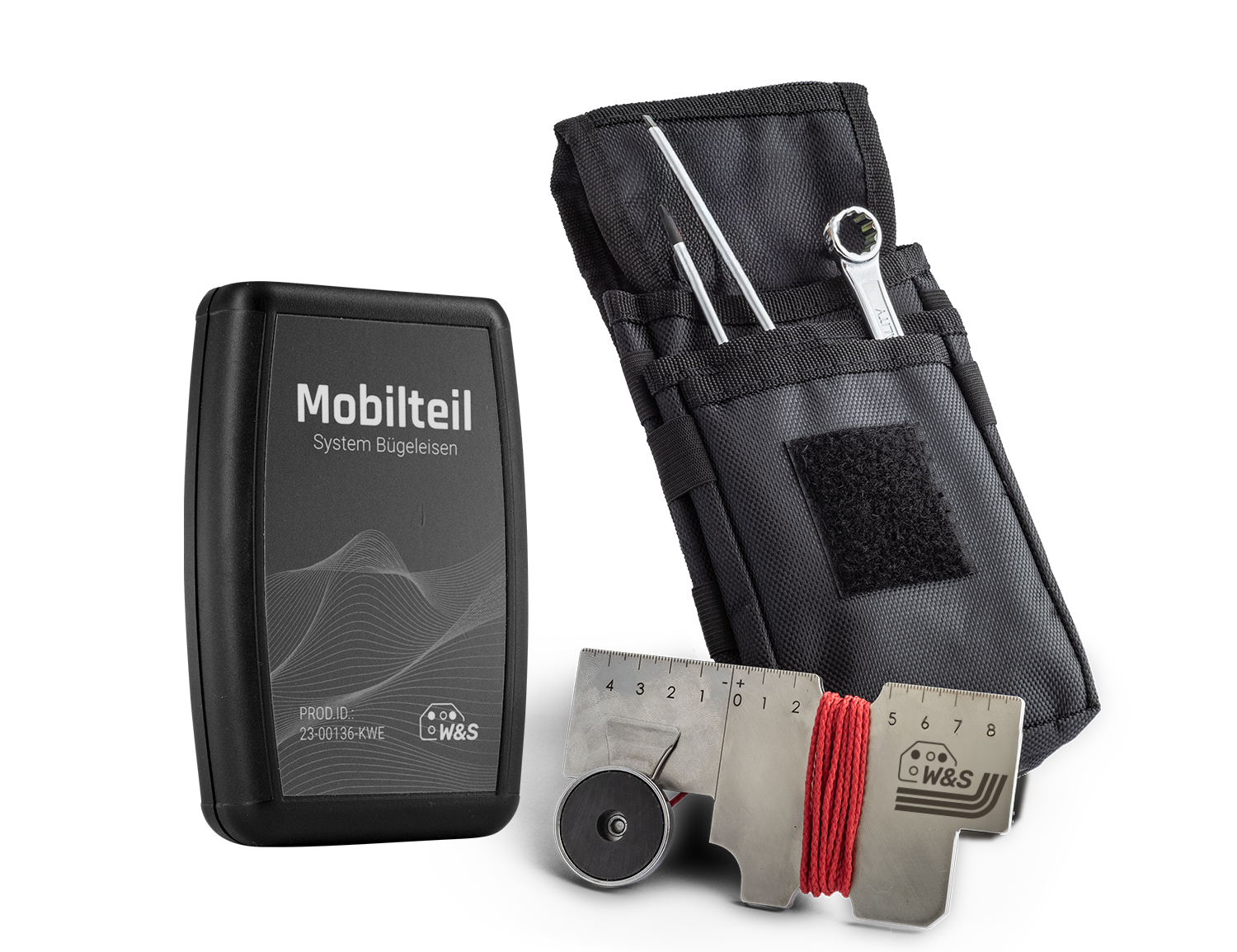

Erweiterungsset 1

23-136-KWE-Erweiterungsset

KWE-Mobilteil + MKPL

Lieferumfang:

  • Mobilteil Typ 23-136-KWE-MT zur zusätzlichen audiovisuellen Meldung
  • Magnetkontakt-Prüflehre Typ 24-122-MKPL
  • Werkzeugset zum Einstellen von MK/DMK

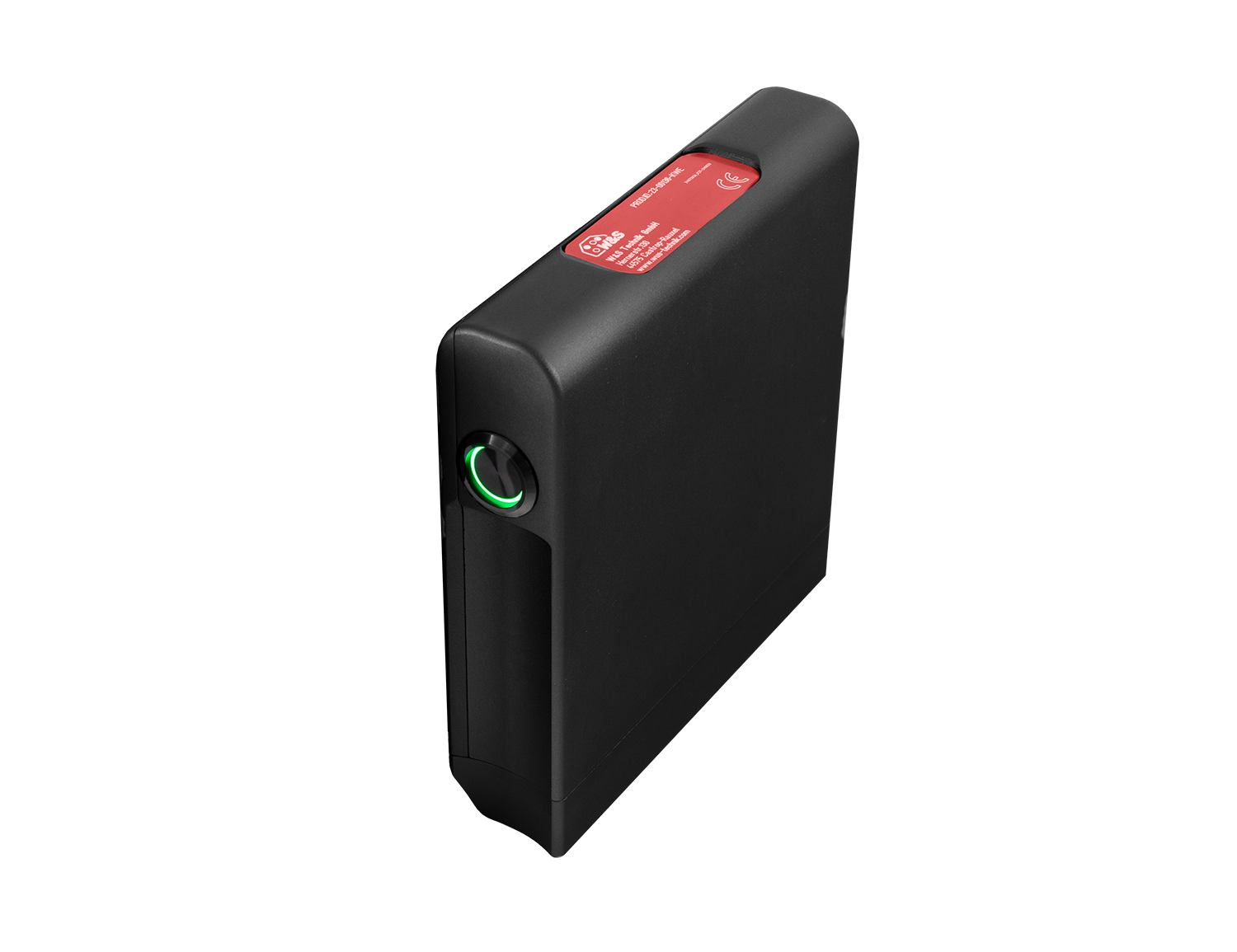

Erweiterungsset 2

23-136-KWE-SR

Kontaktwegeinstellgerät Sender Rot

Lieferumfang:

  • Kontaktwegeinstellgerät Sender Rot

Technische Daten

Technische Daten
Betriebsspannung 5.5 V – 9 V
Betriebsstrom < 20 mA, typ. 10 mA
Batterietyp 6LR61
Übertragungsart Funk im 433 MHz ISM-Band
Sendeleistung < 10 mW
Anzahl konfigurierbarer logischer Kanäle 256
Reichweite > 10 m
Anzeige/Meldung Leuchtdiode, Piezosummer
Messbare Kontaktweglänge 0 – 270 mm
Gehäuse Kunststoff, Aluminium
Maximale Betriebshöhe ≤ 2000 m über NN
Umgebungstemperatur -10 – 50 °C
Relative Feuchte 90 % – 35 °C; 75 % – 40 °C; 45 % – 50 °C (nicht kondensierend)
Gewicht des Sets ca. 4.54 kg
Kofferaußenmaße 295 mm × 395 mm × 170 mm
Maße Einstellgerät 175 × 280 × 34 mm
Stecker 155 × 120 × 28 mm
Mobilteil 80 × 118 × 28 × 24 mm
